一、干燥機系列--> GQF系列強力粉碎干燥機
一、工作原理
又稱閃蒸干燥機，GQF型系列強力粉碎干燥機是在參考國內外快速干燥設備的基礎上，我公司自行開發，集粉碎、干燥一機完成。該機不僅干燥熱效率高，而且簡化工序，節省占地面積，節約投資。濕物料由送料裝置送入干燥機內，拋到高速旋轉的粉碎葉輪上受到強力粉碎，同時濕物料與粉碎葉輪下方向上的高溫空氣進行接觸、干燥。物料顆粒邊干燥、邊粉碎，其尺寸不斷減少，細粉及小顆粒物料在熱風作用下被帶向干燥機上方的分級葉輪處進行分級。由于分級葉輪旋轉時（轉速可調）產生向下的壓力和離心力，大顆粒物料沉降到粉碎葉輪處繼續被粉碎和干燥，已干燥的細粉通過分級后由除塵系統收集。
二、主要特點：
1、物料受到強力粉碎，比表面積增大，干燥效率高，熱效率可達70%；
2、通過調節分級葉輪的轉速，可調節干料的水分及產品細度；
3、粉碎、干燥一機完成，結構簡單、操作方便；
4、負壓操作，作業環境好，還可同時進行產品改性。
適用于塊狀、片狀、粉狀、漿狀、濾餅狀等物料的干燥

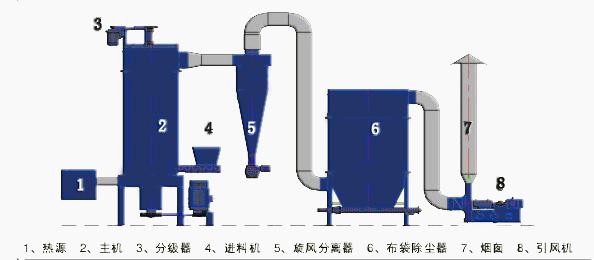

三、結構示意圖
四、規格型號及主要參數：
|
設備型號 主要參數 |
GQF-650 |
GQF-850 |
GQF-1050 |
GQF-1250 |
GQF-1450 |
GQF-1650 |
|
主體直徑mm |
650 |
850 |
1050 |
1250 |
1450 |
1650 |
|
主機總高mm |
3240 |
3770 |
4620 |
4880 |
5410 |
5590 |
|
粉碎功率kw |
11 |
15 |
22 |
30 |
37 |
45 |
|
最高轉速rpm |
2200 |
1800 |
1500 |
1000 |
800 |
600 |
|
分級功率kw |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
|
設備重量 kg |
2300 |
3200 |
4600 |
5200 |
6300 |
7600 |
